Equipamento de inspecção de PCB 220V 100W, máquina estável de limpeza e inspecção de estêncil

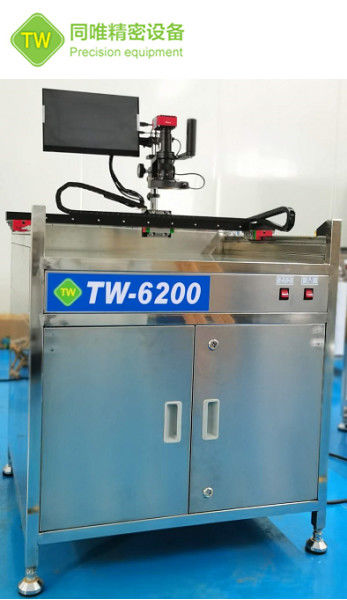

Máquina automática de inspecção de estênceis SMT Máquina de limpeza e inspecção de estênceis CCD Máquina de inspecção de estênceisTW-6200

Especificidades:

A mesa de inspecção de estênceis TW-6200 é um equipamento de inspecção de estênceis económico, equipado com uma câmara industrial de alta definição, combinada com um sistema de fonte de luz sem sombras plano,A transmissão em tempo real da imagem de disparo para o monitor para identificação, reduzir a dificuldade da inspecção, melhorar a precisão e a eficiência da inspecção.

Faixa de detecção:

Faixa máxima de detecção 750 mm * 750 mm

Forte universalidade:

Adequado para ensaios de malha de aço, malha de arame e placa PCBA

Fácil de operar:

Detecção manual em tempo real, simples e conveniente

Composição da máquina:

Câmara industrial e ecrã de exibição em tempo real

Um componente importante do dispositivo, um responsável pela obtenção de imagens e o outro responsável pela exibição de imagens em tempo real

Sistema de fonte de luz:

A combinação da fonte de luz circular superior e da fonte de luz sem sombra inferior garante uma exibição mais clara dos resultados da detecção

Componentes estruturais:

1. Componentes do carril de guia e do deslizador de alta precisão para uma operação mais fácil e suave;

2. Mesa de vidro temperado com espelho;

3- estrutura de aço inoxidável, resistente à ferrugem, resistente e durável;

4Os componentes estruturais são anodizados a preto, o que é, em geral, bonito e leve.

Instruções de funcionamento:

Preparação para arranque

1. Confirme se a tensão de entrada está correta

2Confirme se a tomada da caixa elétrica está segura.

3. Confirme se a ligação entre a câmara e a tela de exibição está correta

4. Iniciação e depuração da tela de exibição

Ligue o interruptor de alimentação principal e o interruptor da tela de exibição

5Instalação e utilização do mouse

6Ajuste e utilização da tela de exibição

Quando a tela de exibição está ligada e o mouse está ligado, clique com o botão direito para exibir a imagem mostrada na seguinte imagem à direita

Etapas de funcionamento:

1. Ligue a fonte de alimentação e pressione o botão [Power] no lado inferior direito da mesa de trabalho

2Colocar a malha de aço a ensaiar horizontalmente na [Tabela de ensaio]

3Ajustar o brilho e o foco da lente da luz circular superior.

4Segure o encosto do braço e controle a direcção do eixo XY para alinhar a lente com cada posição a detectar.

5Observe a tela de exibição em tempo real para julgamento manual

Precauções:

1. Ao instalar a plataforma de ensaio, é necessário ajustar o nível e fixar firmemente o copo de pé

2Não coloque detritos no trilho de guia e na bancada de trabalho e mantenha-os dentro do prazo previsto.

3O carril de guia deve ser lubrificado regularmente.

4A máquina deve ser aterrada de acordo com os regulamentos.

5A lente e o ecrã de exibição são instrumentos de precisão, com ligeira força de controlo de movimento

Parâmetros do produto:
