Máquina de inspecção de ecrã industrial resistente à corrosão durável

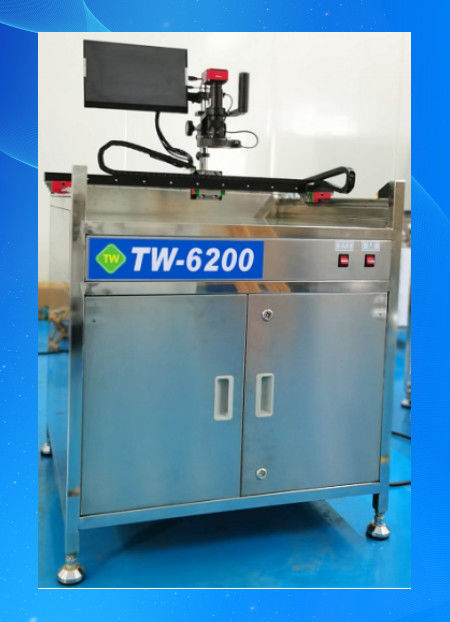

Equipamento de inspecção de estêncil Manual de inspecção em tempo real, simples e conveniente TW-6200

Faixa de detecção:

Faixa máxima de detecção 750 mm * 750 mm

Forte universalidade:

Adequado para ensaios de malha de aço, malha de arame e placa PCBA

Fácil de operar:

Detecção manual em tempo real, simples e conveniente

Composição da máquina:

Câmara industrial e ecrã de exibição em tempo real

Um componente importante do dispositivo, um responsável pela obtenção de imagens e o outro responsável pela exibição de imagens em tempo real

Sistema de fonte de luz:

A combinação da fonte de luz circular superior e da fonte de luz sem sombra inferior garante uma exibição mais clara dos resultados da detecção

Componentes estruturais:

1. Componentes do carril de guia e do deslizador de alta precisão para uma operação mais fácil e suave;

2. Mesa de vidro temperado com espelho;

3- estrutura de aço inoxidável, resistente à ferrugem, resistente e durável;

4Os componentes estruturais são anodizados a preto, o que é, em geral, bonito e leve.

Instruções de funcionamento:

Preparação para arranque

1. Confirme se a tensão de entrada está correta

2Confirme se a tomada da caixa elétrica está segura.

3. Confirme se a ligação entre a câmara e a tela de exibição está correta

4. Iniciação e depuração da tela de exibição

Ligue o interruptor de alimentação principal e o interruptor da tela de exibição

5Instalação e utilização do mouse

6Ajuste e utilização da tela de exibição

Quando a tela de exibição está ligada e o mouse está ligado, clique com o botão direito para exibir a imagem mostrada na seguinte imagem à direita

Etapas de funcionamento:

1. Ligue a fonte de alimentação e pressione o botão [Power] no lado inferior direito da mesa de trabalho

2Colocar a malha de aço a ensaiar horizontalmente na [Tabela de ensaio]

3Ajustar o brilho e o foco da lente da luz circular superior.

4Segure o encosto do braço e controle a direcção do eixo XY para alinhar a lente com cada posição a detectar.

5Observe a tela de exibição em tempo real para julgamento manual

Precauções:

1. Ao instalar a plataforma de ensaio, é necessário ajustar o nível e fixar firmemente o copo de pé

2Não coloque detritos no trilho de guia e na bancada de trabalho e mantenha-os dentro do prazo previsto.

3O carril de guia deve ser lubrificado regularmente.

4A máquina deve ser aterrada de acordo com os regulamentos.

5A lente e o ecrã de exibição são instrumentos de precisão, com ligeira força de controlo de movimento

Parâmetros do produto:
